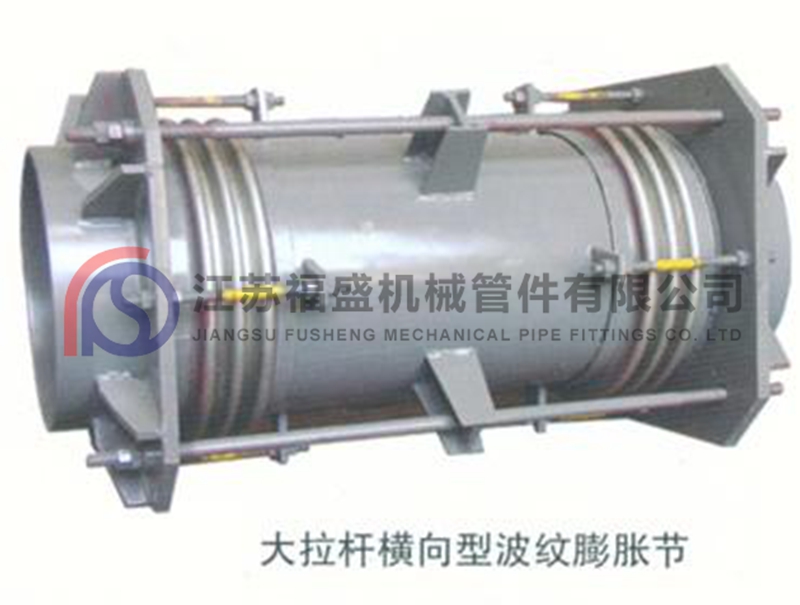

大拉桿橫向型波紋膨脹節能吸收管系任意平面內的橫向位移。位移時大拉桿上的球面螺母繞球面墊圈移動，同時大拉桿還具有承受你內壓推力的能力。
大拉桿橫向波紋補償器又稱橫向型波紋膨脹節、橫向波紋伸縮節、波紋補償器。本廠生產DN100-DN5000，壓力級別0.1Mpa-2.5Mpa
大拉桿橫向波紋補償器連接方式：
1、法蘭連接
2、接管連接
舉例：
0.6DL800x3+3-1500F表示：公稱通徑為500mm,工作壓力為0.6Mpa,長度為1500mm,波紋個數為3+3.法蘭連接的大拉桿橫向波紋管補償器。
大拉桿橫向波紋補償器的結構及工作原理：
大拉桿波紋補償器（又稱復式拉桿）是由兩個相同的波紋管及端管,長中間接管、端板和拉桿組成的撓性部件，通過波紋管的角偏轉可吸收管道單平面或多平面的橫向位移。4根長拉桿能承受內壓推力和其它附加外力的作用，拉桿兩端的螺栓出廠前已調好間距，安裝前大拉桿是松動的，在補償器工作變形后，大拉桿可以起到限制變形量保護波紋管的作用。
可以補償彎曲管段的橫向位移和量值不大的角位移，通常不用來補償角位移，產品具有補償量大、經濟實用的特點。
由于大拉桿橫向波紋補償器上的拉桿能承受壓力推力和其他附加外力的作用，膨脹節自身吸收內壓推力，不會對管道產生外力，因此膨脹節兩端的管道可使用中間固定支架或導向支架，降低施工成本，提高施工效率。
大拉桿橫向波紋補償器廣泛應用于石油、化工、鋼鐵、冶金、機械、交通、運輸、船舶、碼頭、建筑、橡膠、造紙、紡織、電力熱網、制藥、醫療等行業。
橫向大拉桿補償器用途、特點及優勢
大拉桿橫向型波紋補償器可以補償彎曲管道的橫向位移和角位移。
1、補償量大，無內壓推力，對支架推力小。
2、安全無泄露，正確冷緊。
3、造價低。
本公司生產的大拉桿橫向波紋管膨脹節能夠根據用戶不同的規范與技術要求以精良的生產設備選用不同的材料與工藝，結合EGMA、GB/T12777等技術設計條件為用戶提供放心滿意的產品。
