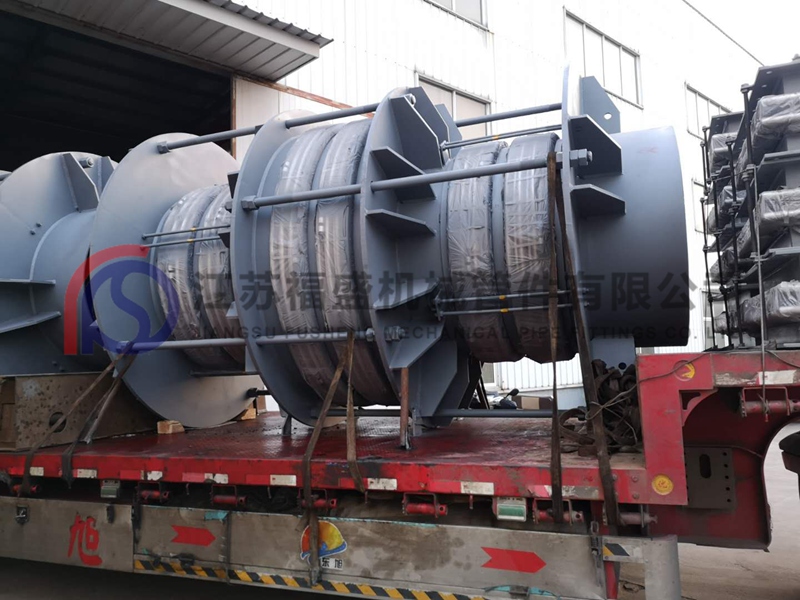

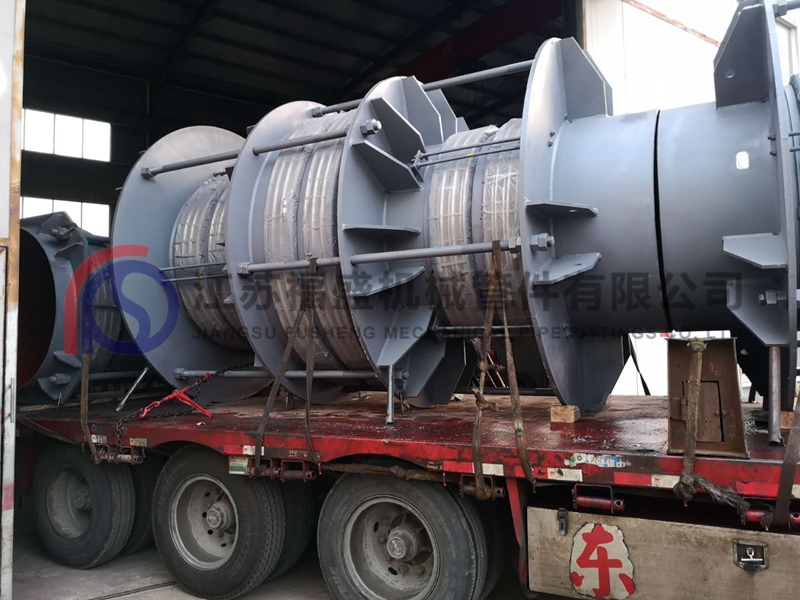

直管壓力平衡型補償器

一、概述

型號：DN600-DN4000，壓力級別0.25MPa-0.6MPa。

連接方式：1、法蘭連接式 2、接管連接式

軸向補償量：60mm-300mm。

用途：該膨脹節的兩端各有一個工作波紋管，中間有一個平衡波紋管，膨脹節通過受力構件（大拉桿或舌管）來承受內壓推力。因此管系只需中間固定支架。此類膨脹節只能吸收軸向位移。直管壓力平衡波紋補償器一般安裝在直管段上，它能吸收管系的軸向位移而不使管支座或相連的設備承受壓力推力的作用，適用于通徑較大、壓力較高而不便于設置主固定支座的架空敷設的直管線上。如煤氣、蒸汽、壓縮空氣、原油等管線。

二、安裝

安裝使用注意事項：

1.直管壓力平衡式波紋補償器(膨脹節)一般應用在架空的直管線上，水平安裝。

2.直管壓力平衡式波紋補償器(膨脹節)安裝完后，所有的小拉桿須拆除。

3.為減少波紋管膨脹節對支座的彈性反力，在安裝前可對此類波紋管膨脹節進行預拉或預壓（可通過調整其上的小拉桿實現）。
